N001 XS=50
N002 ZS=40
N003 CC=5
N004 XF=XS-CC
N005 XF=XF-CC
N006 ZF=ZS-CC
N007 G00 X190 Z250
N008 T0303
N009 M42S500
N010 M03
N011 M08
N020 G00 X XS+2 Z ZS+2
N021 G01 X XS Z ZS F0.2
N022 XP=XS-0.1
N023 G00 X XP+1
N024 G01 X XP
N025 ZP=XS-XP
N026 ZP=ZP/2
N027 ZP=ZS-ZP
N036 G01 X XS Z ZP
N037 G00 Z ZS
N038 XP=XP-0.4
N039 IF [XP LE XF+0.1] N050
N040 GOTO N023
N050 S600
N051 G00 Z ZS+0.5
N052 G00 X XF-1
N053 G01 X XS+1 Z ZF-0.5 F0.03
N060 G00 Z ZS+2
N061 S400
N090 M09
N091 M05
N092 G00 X190 Z 250
N093 M02 |
N001〜N003：切削寸法を指定しています。
 |
XS：X軸の開始位置（逃がしがないので正確に）
ZS：Z軸の開始位置（逃がしがないので正確に）
CC：面取り寸法
【注意】終了時の座標が材料やチャックに干渉しないように！ |
N004〜N006：終了時の寸法（X軸，Z軸）を計算しています。
N007〜N011：工具設定，ギヤ設定，主軸回転，切削油
N020〜N040：徐々に面取りを大きくしながら，荒加工をしています。N021のFの値で送り速度を設定し，N038の数値で切り込み量を設定しています。
N050〜N053：仕上げ加工をしています。N053のFの値で送り速度を設定しています。
N060〜N093：終了の処理をしています。

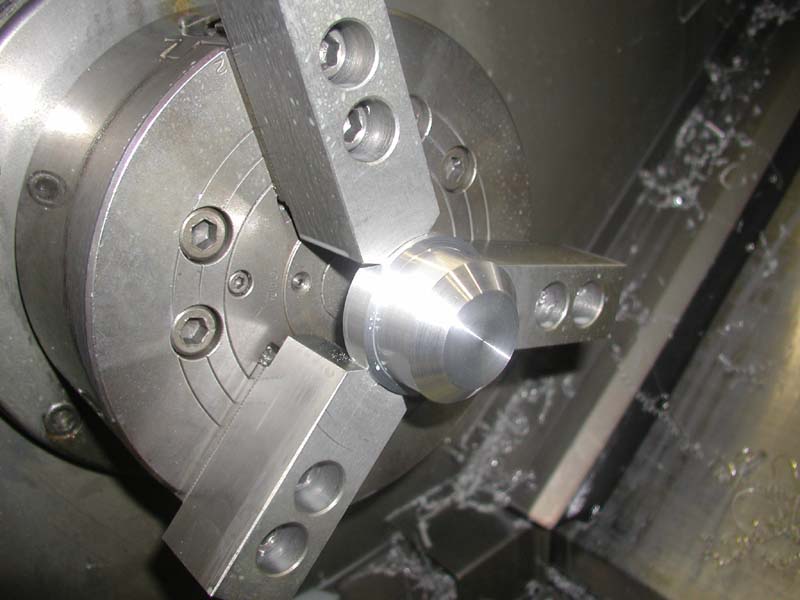

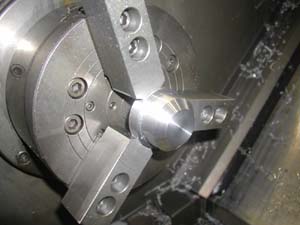

C面取り加工をした部品 |
|
