N002 ZS=350
N003 ZA=107.2
N004 TA=20
N005 SA=550
N006 XC=27
N007 YC=0
N010 HN=4
N011 RR=54 |
N002〜N011：切削寸法を指定しています。
 |
ZS：Z軸の逃がし高さ
ZA：ドリルの穴あけ開始高さ
TA：ドリル穴深さ（穴あけ終了位置）
SA：ドリルの回転数
XC，YC：中心位置のXY座標
HN：穴数（未使用）
RR：PCD半径 |
N012：カウント数の初期値
N020〜N025：ギヤ設定，主軸回転，切削油，初期位置へ移動。
N030〜N041：穴あけ位置の計算
N070〜N075：穴あけ加工（サブルーチン）
N080〜N099：終了の処理をしています。 |
N012 CT=1
N020 M41 S SA
N021 M03
N022 M08
N023 G00 Z ZS
N024 G00 X XC Y YC
N025 G00 Z ZA+5 |
N030 XP=XC+RR/1.414
N031 YP=YC+RR/1.414
N032 IF [CT EQ 1] N070
N033 XP=XC+RR/1.414
N034 YP=YC-RR*1.414
N035 IF [CT EQ 2] N070
N036 XP=XC-RR/1.414
N037 YP=YC-RR/1.414
N038 IF [CT EQ 3] N070
N039 XP=XC-RR/1.414
N040 YP=YC+RR/1.414
N041 IF [CT EQ 4] N070 |
N070 G00 X XP Y YP
N071 G83 Z ZA-TA R ZA+5 I3 P2 F50
N072 G00 Z ZA+5
N074 CT=CT+1
N075 IF [CT NE HN+1] N030 |
N080 G00 X XC Y YC
N081 G00 Z ZS
N082 M09
N083 M05
N099 M02 |

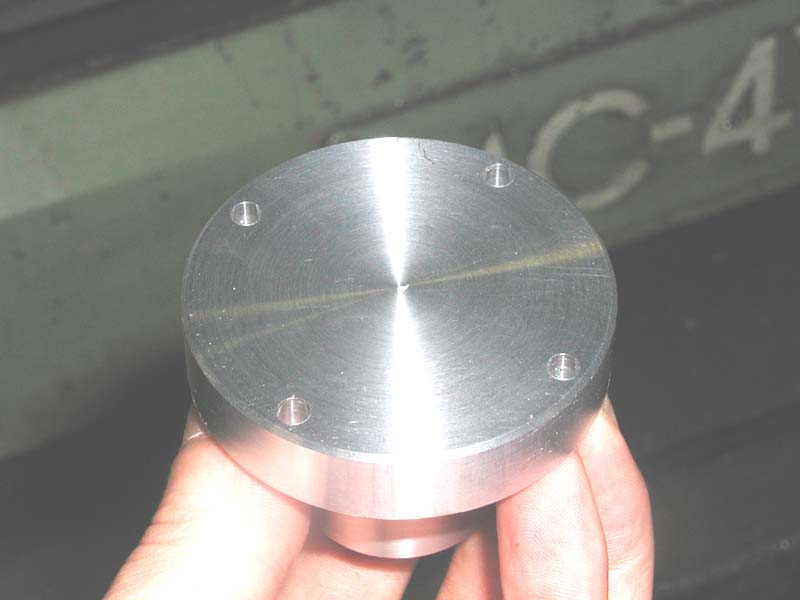

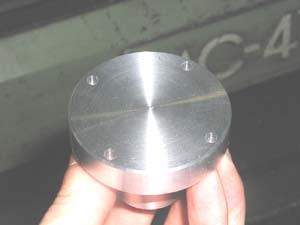

穴あけ加工した部品 |
