★球面切削プログラム（G02）

球面切削プログラム（G02）は，円柱外面を球面状に削るプログラムです。はじめに，バイトが干渉しないように円柱形状を仕上げておき，その角の座標（XS, ZS）から，少しづつ切削半径を大きくしていきながら，設定した寸法に仕上げていきます。あらかじめ，角の座標（XS, ZS）を正確に把握しておく必要があります。

●プログラム詳細 G02.MIN

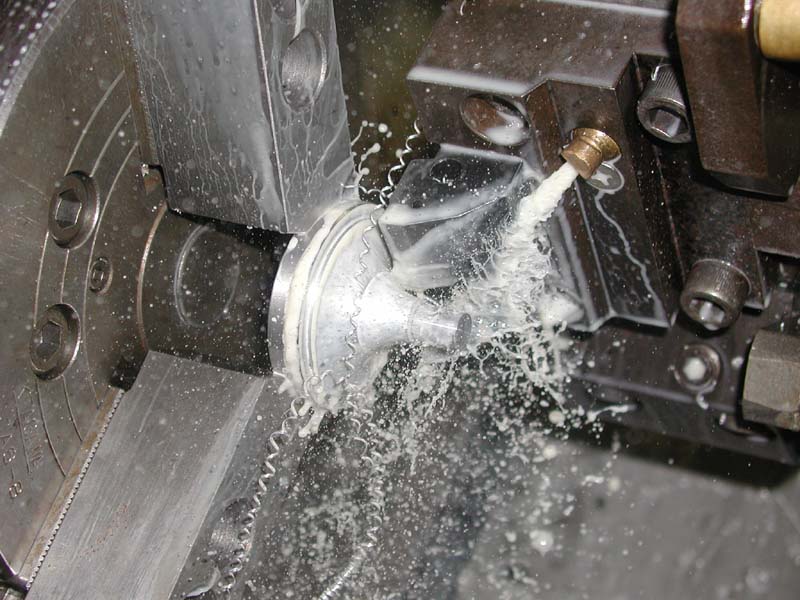

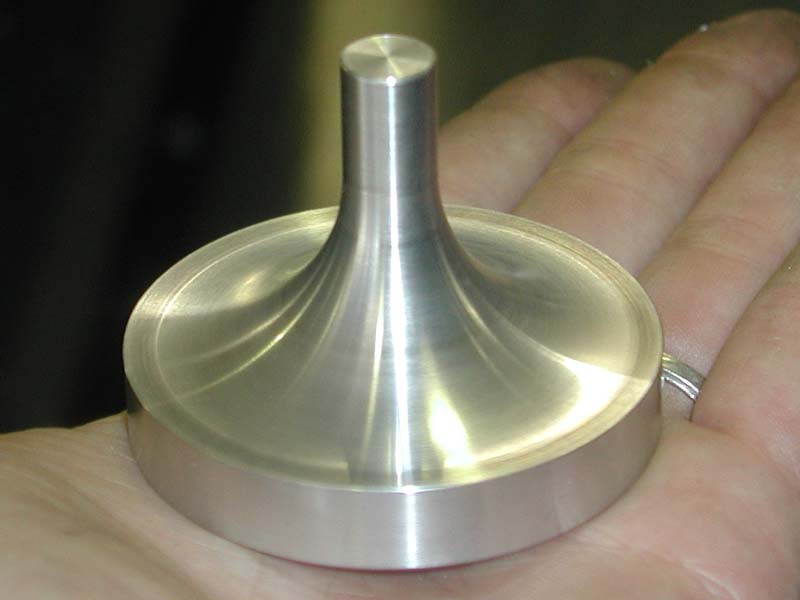

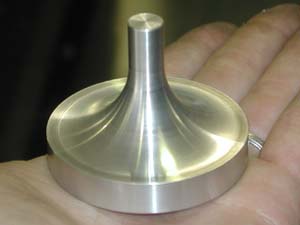

N001 XS=50 N002 ZS=40 N004 RF=10 N005 XF=XS-RF N006 XF=XF-RF N007 G00 X190 Z250 N008 T0303 N009 M42S500 N010 M03 N011 M08 N020 G00 X XS+2 Z ZS+2 N021 G01 X XS Z ZS F0.2 N022 XP=XS-0.1 N023 G00 X XP+1 N024 G01 X XP N025 RR=XS-XP N026 RR=RR/2 N036 G02 X XS Z ZS-RR I RR N037 G00 Z ZS N038 XP=XP-0.4 N039 IF [XP LE XF+0.1] N050 N040 GOTO N023 N050 S600 N051 G00 Z ZS N052 G00 X XF+1 N053 G01 X XF F0.03 N056 G02 X XS Z ZS-RF I RF N060 G00 Z ZS N061 S400 N090 M09 N091 M05 N092 G00 X190 Z 250 N093 M02 N001〜N004：切削寸法を指定しています。 XS：X軸の開始位置（逃がしがないので正確に） ZS：Z軸の開始位置（逃がしがないので正確に） RF：仕上がりの球面半径 【注意】終了時の座標が材料やチャックに干渉しないように！ N005〜N006：終了時の寸法（X軸）を計算しています。 N007〜N011：工具設定，ギヤ設定，主軸回転，切削油 N020〜N040：徐々に切削半径を大きくしながら，荒加工をしています。N021のFの値で送り速度を設定し，N038の数値で切り込み量を設定しています。 N050〜N060：仕上げ加工をしています。N053のFの値で送り速度を設定しています。 N061〜N093：終了の処理をしています。 G02で加工中の部品 G02で加工した球面形状の部品
