★球面切削プログラム（G03）

球面切削プログラム（G03）は，円柱外面を球面状に削るプログラムです。はじめに，バイトが干渉しないように円柱形状を仕上げておき，その角の座標（XS, ZS）から，少しづつ切削半径を大きくしていきながら，設定した寸法に仕上げていきます。

●プログラム詳細 G03.MIN

N001 XS=42 N002 ZS=33 N004 RF=21 N005 XF=XS-RF N006 XF=XF-RF N007 G00 X190 Z250 N008 T0303 N009 M42S500 N010 M03 N011 M08 N020 G00 X XS+2 Z ZS+2 N021 G01 X XS Z ZS F0.2 N022 XP=XS-0.1 N023 G00 X XP+1 N024 G01 X XP N025 RR=XS-XP N026 RR=RR/2 N037 RK=-RR N038 G03 X XS Z ZS-RR K RK N039 G00 Z ZS N040 XP=XP-0.4 N041 IF [XP LE XF-0.1] N050 N042 GOTO N023 N050 S550 N051 G00 Z ZS N052 G00 X XF+0.5 N053 G01 X XF F0.03 N055 RK=-RF N056 G03 X XS Z ZS-RF K RK N057 G01 X XS+2 N060 G00 Z ZS N061 S400 N090 M09 N091 M05 N092 G00 X190 Z 250 N093 M02 N001〜N004：切削寸法を指定しています。 XS：X軸の開始位置（逃がしがないので正確に） ZS：Z軸の開始位置（逃がしがないので正確に） RF：仕上がりの球面半径 N005〜N006：終了時の寸法（X軸）を計算しています。 N007〜N011：工具設定，ギヤ設定，主軸回転，切削油 N020〜N042：荒加工をしています。N021のFの値で送り速度を設定し，N040の数値で切り込み量（直径）を設定しています。 N050〜N060：仕上げ加工をしています。N053のFの値で送り速度を設定しています。 N061〜N093：終了の処理をしています。 加工中の部品

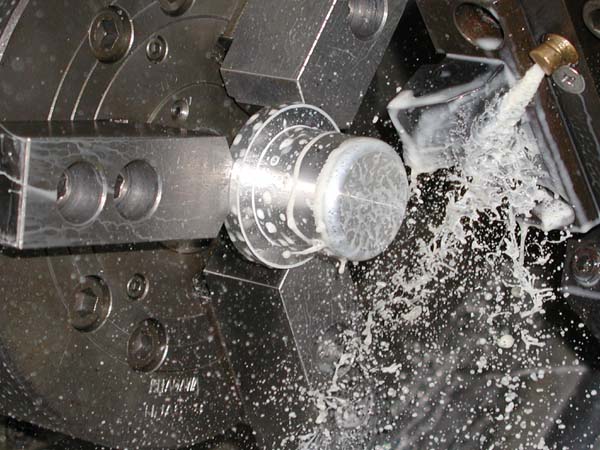

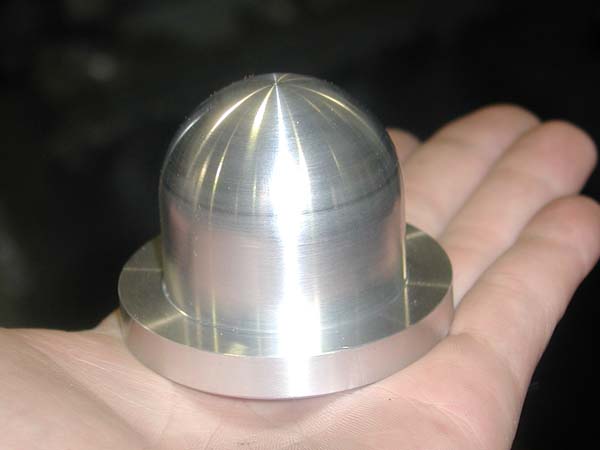

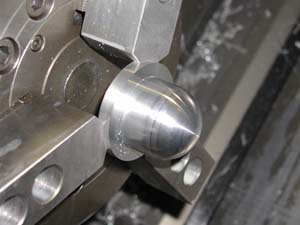

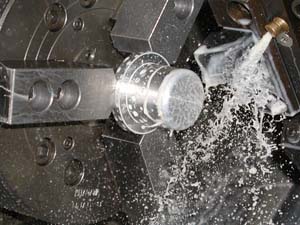

G03で削った球面
