Ecoboy-SCM81のハーメティック化
100W級スターリングエンジン「Ecoboy-SCM81」をハーメティック形式（発電機を圧力容器に内蔵する形式＝シールの機械損失低減が可能）に改造しました。
Ecoboy-SCM81のハーメティック化
発電機を圧力容器に内蔵することで，高圧の作動ガスと大気との間のシールを省略できるので，大幅な機械損失の低減が可能になります。Ecoboy-SCM81の場合，約20Wの機械損失が低減できると推測されました（20%の出力向上）。
|
Ecoboy-SCM81（2002）
|

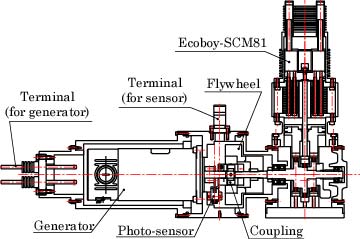

組立図のCADファイルの表示（assem0829b.dwf）
組立図のCADファイルのダウンロード（assem0829b.dwg）
改造部品の試作
このエンジンはクランクケースを加圧する形式であり，しかも，ピストン駆動機構はグリース封入式の軸受で支持されているため，クランクケースは潤滑機構を持たない形式です。そのため，発電機をクランクケースと連結した圧力容器に内蔵することは比較的簡単です。しかし，改造部品の試作にはかなりの時間がかかりました。

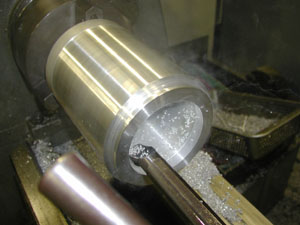

(1) 旋盤加工
|

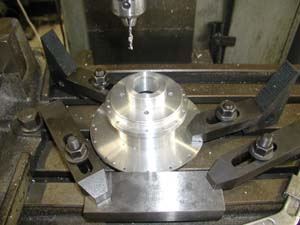

(2) 穴あけ加工
|

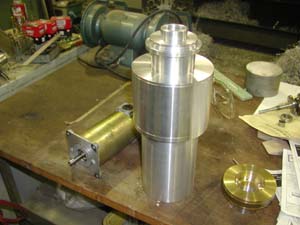

(3) 完成部品
|

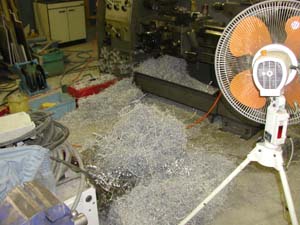

(4) 切りくず
|

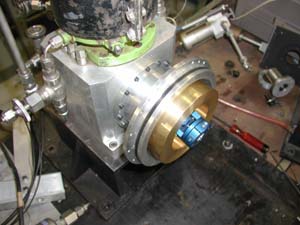

(5) フライホイールの取り付け
|

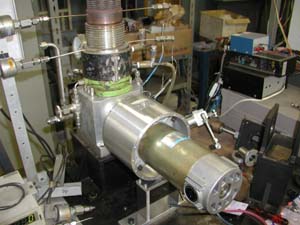

(6) 発電機の取り付け
|

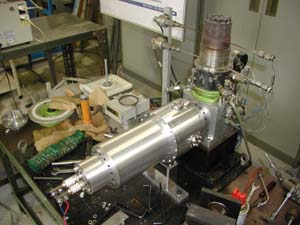

(7) 完成
|

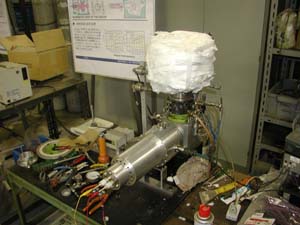

(8) 実験中
|

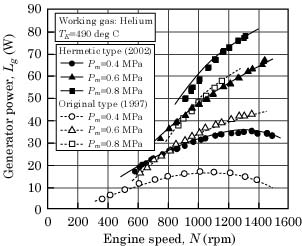

ハーメティック形エンジンの性能
