模型スターリングエンジン「LSE-01」は，ピストン・シリンダにガラス製注射器を使ったα形エンジンです。一般の工作機械を使って，簡単に製作できるように設計した模型エンジンです。約3000 rpmの回転数で軽 やかに回ります。

LSE-01の構造

LSE-01のピストン・シリンダにはガラス製の注射器を使用しています。そのため，作動ガス（空気）の漏れと摺動部の摩擦を小さくするのが非常に簡単です。また，膨脹空間（高温空間）と圧縮空間（低温空間）とは，板材（連結板）の内部にドリル穴をあけてつないでいます。シリコンゴム製のパッキンを使うことで，簡単にガス漏れを止めることができます。クランク機構には，6個ものミニチュアベアリングを使用しています。

LSE-01の外観

LSE-01の組立図・部品図

LSE-01で機械加工を必要とする部品は16種類です。フライス加工を必要とする板材は，全て長方形ですので，とても簡単にできるはずです。旋盤加工を必要とする部品も非常に簡単な形状です。 LSE-01組立図・部品図のダウンロード（ZIP形式）

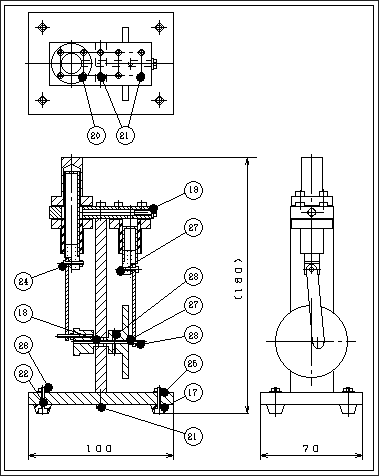

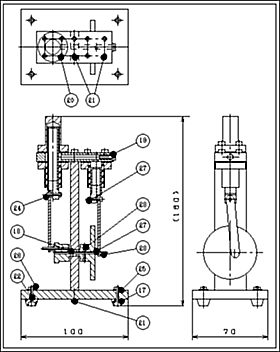

LSE-01の組立図

部品図

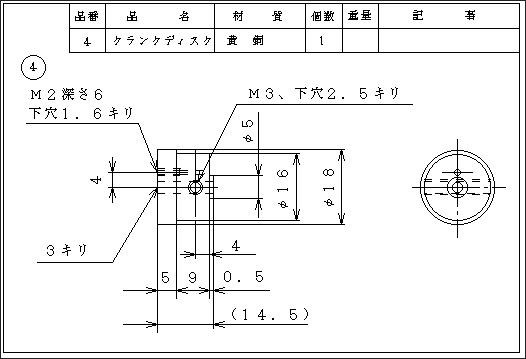

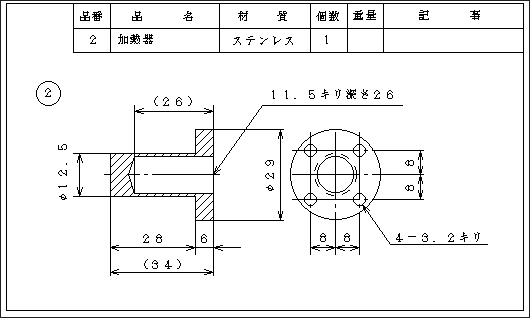

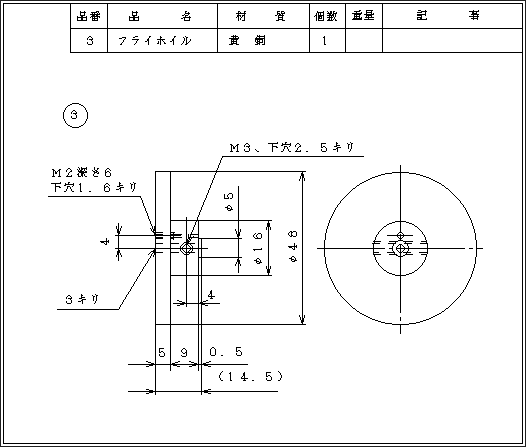

１:シリンダカバー	２:加熱器	３:フライホイル	４:クランクディスク

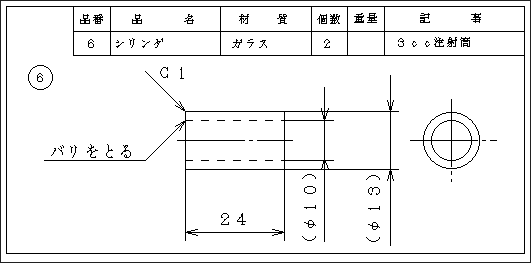

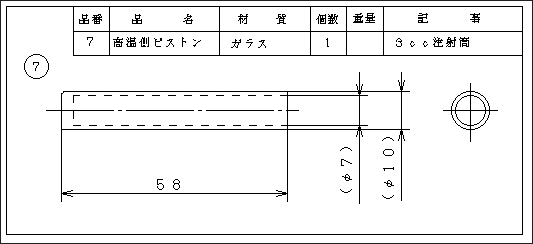

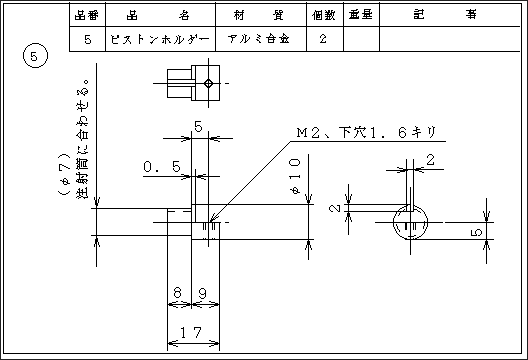

５:ピストンホルダ	６:シリンダ	７:高温側ピストン	８:低温側ピストン

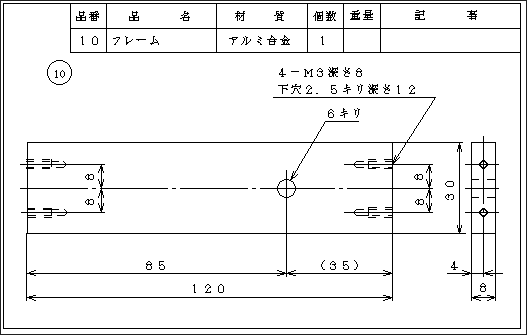

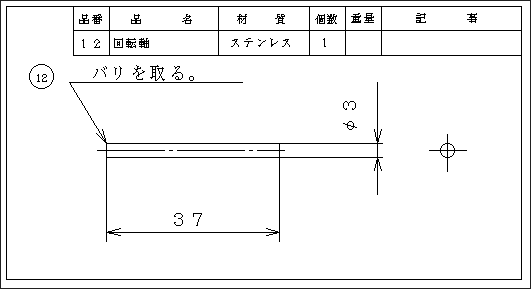

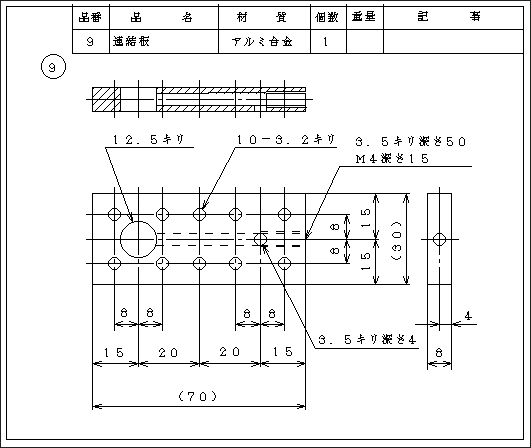

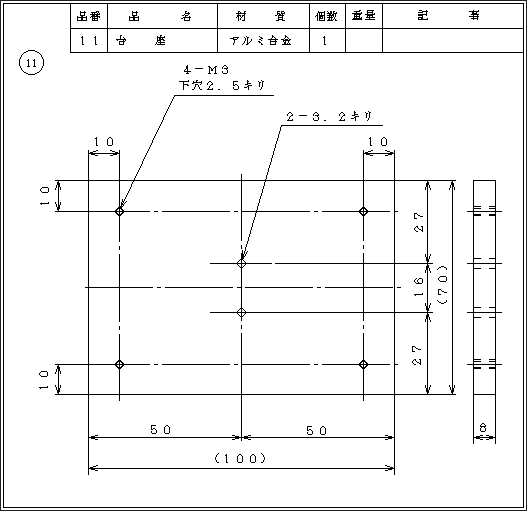

９:連結板	１０:フレーム	１１:台　座	１２:回転軸

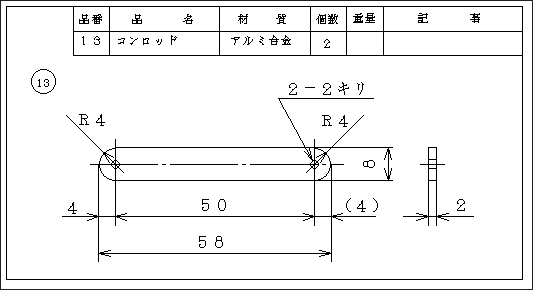

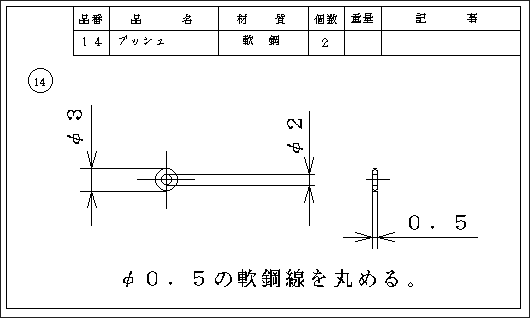

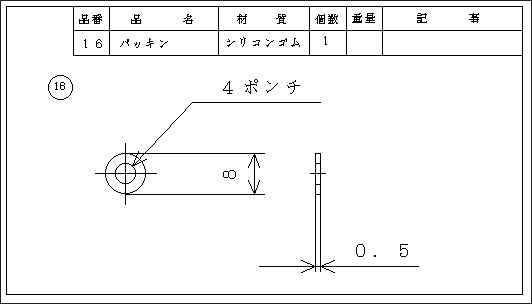

１３:コンロッド	１４:ブッシュ	１５:パッキン	１６:パッキン

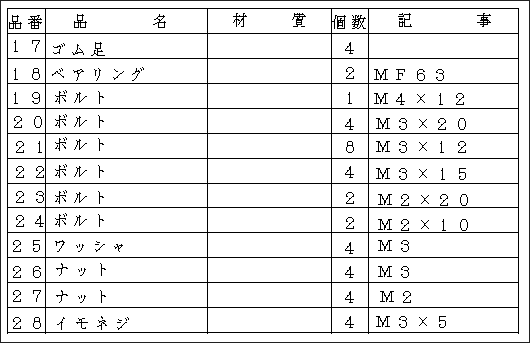

その他の部品 （画像をクリックすると大きい画像が表示されます）

その他の部品 （画像をクリックすると大きい画像が表示されます）

LSE-01を組み立てよう！

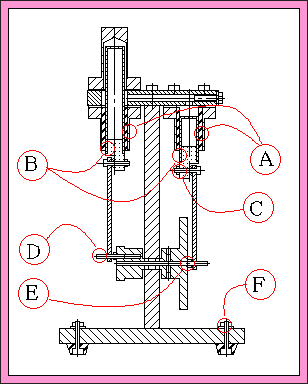

LSE-01を組み立てる際の注意事項は以下の通りです。 Ａ：シリンダカバー（品番１）とシリンダ（品番６）とをシリコン系充填材でシール，接着します。 Ｂ：ピストンホルダ（品番５）とピストン（品番７，８）とを瞬間接着剤で接着します。 Ｃ：コンロッド（品番１３）が軽く動くようにボルト（品番２４）を緩めにしてダブルナットでとめます。 Ｄ：ボルト（品番２３）の頭部を切断します。 Ｅ：ボルト（品番２３）をフライホイル（品番３）およびクランクディスク（品番４）にダブルナットでとめます。 Ｆ：ボルト（品番２２）を台座（品番１１）にダブルナットでとめます。

LSE-01を回してみよう！

　LSE-01が完成したら，ガスバーナあるいはアルコールランプで加熱器を暖めてみましょう。フライホイルを手で回すと，軽快に運転するはずです。
