ロンビック機構について
１．ロンビック機構の構成
図1にロンビック機構の構成を示す。ここで、p：歯車の軸間距離（=歯車のピッチ円直径）、L：連接棒長さ、R：クランク半径、e：ずれ、Y(=p-2e)：ヨーク長さ、である。 |
図1 ロンビック機構 |
２．ピストン変位
図2に示すように、左側の歯車に着目する。歯車の中心を原点とし、図中のクランク角をθとすると、パワーピストンの変位xp及びディスプレーサの変位xdは次式となる。 |
図2 ピストン変位 |
 |
(1) |
 |
(2) |
３．各ピストンの上死点・下死点及びストローク
パワーピストンの上死点xp,max及び下死点xp,minは図3(a)及び(b)に示す位置であるので、 |
 |
(3) |
 |
(4) |
 |
(5) |
となる。
同様にディスプレーサの上死点xd,max及び下死点xd,minは図4(a)及び(b)に示す位置となり、 |
 |
(6) |
 |
(7) |
 |
(8) |

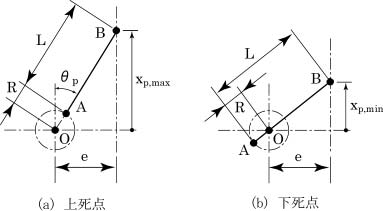

図3 パワーピストンの上死点及び下死点 |

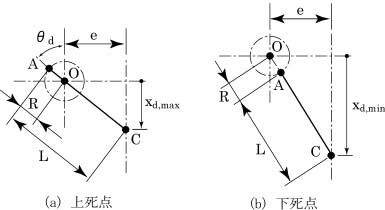

図4 ディスプレーサピストンの上死点及び下死点 |
４．ピストン位相差
図3(a)に示すパワーピストンの上死点及び図4(a)に示すディスプレーサの上死点に着目して、位相差αを |
 |
(9) |
 |
(14) |
| 式(3)、(4)、(6)、(7)、(10)〜(11)を式(14)に代入して、 |
 |
(15) |
となる。
ここで、α=π/2のとき、cosα=0なので、式(15)から、 |
 |
(16) |
