一般のスターリングエンジンは2つのピストンを用いて作動ガスの移動，圧縮，膨張を行っています。ロータリディスプレーサ形スターリングエンジンは回転式ディスプレ ーサを用いて作動ガスの移動を行う，特殊な形式のスターリングエンジンです。試作したエンジンはガスバーナで加熱することで約600 rpmの回転数で運転すること ができます。

ロータリディスプレーサ形スターリングエンジンの構造

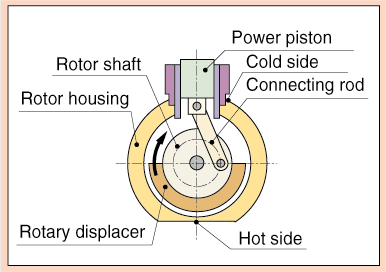

ロータリディスプレーサ形スターリングエンジンは，半円形をしたロータリディスプレーサを使用しています。右図に示すように，上下方向に温度差をつけたシリンダ内で回転すると，作動ガスを高温空間と低温空間に移動し，圧力変動が生じます。その圧力変動を利用して，パワーピストンにより回転トルクを発生します。

LSE-01の外観

右の写真は，試作したロータリディスプレーサ形スターリングエンジンです。一般のディスプレーサ形スターリングエンジンと比べて，圧力変動が小さいため，ディスプレーサが大きく，パワーピストンが小さいのが特徴です。

LSE-01の外観

ロータリディスプレーサ形スターリングエンジンの組立図・部品図

試作したロータリディスプレーサ形スターリングエンジンの一例を紹介します。まだまだ改善の余地があるエンジンです。 組立図・部品図のダウンロード（ZIP形式）

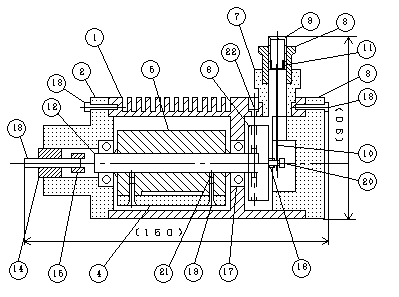

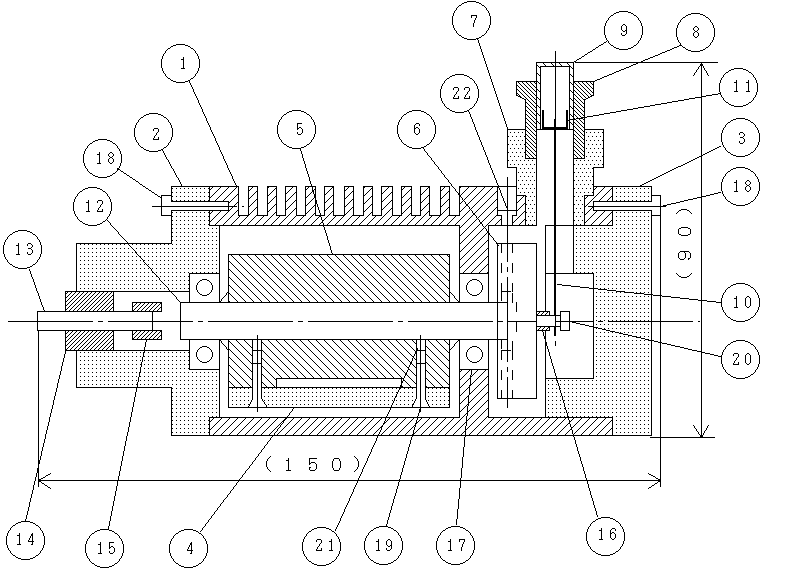

ロータリディスプレーサ形スターリングエンジンの組立図 （画像をクリックすると大きい画像が表示されます）

部品図

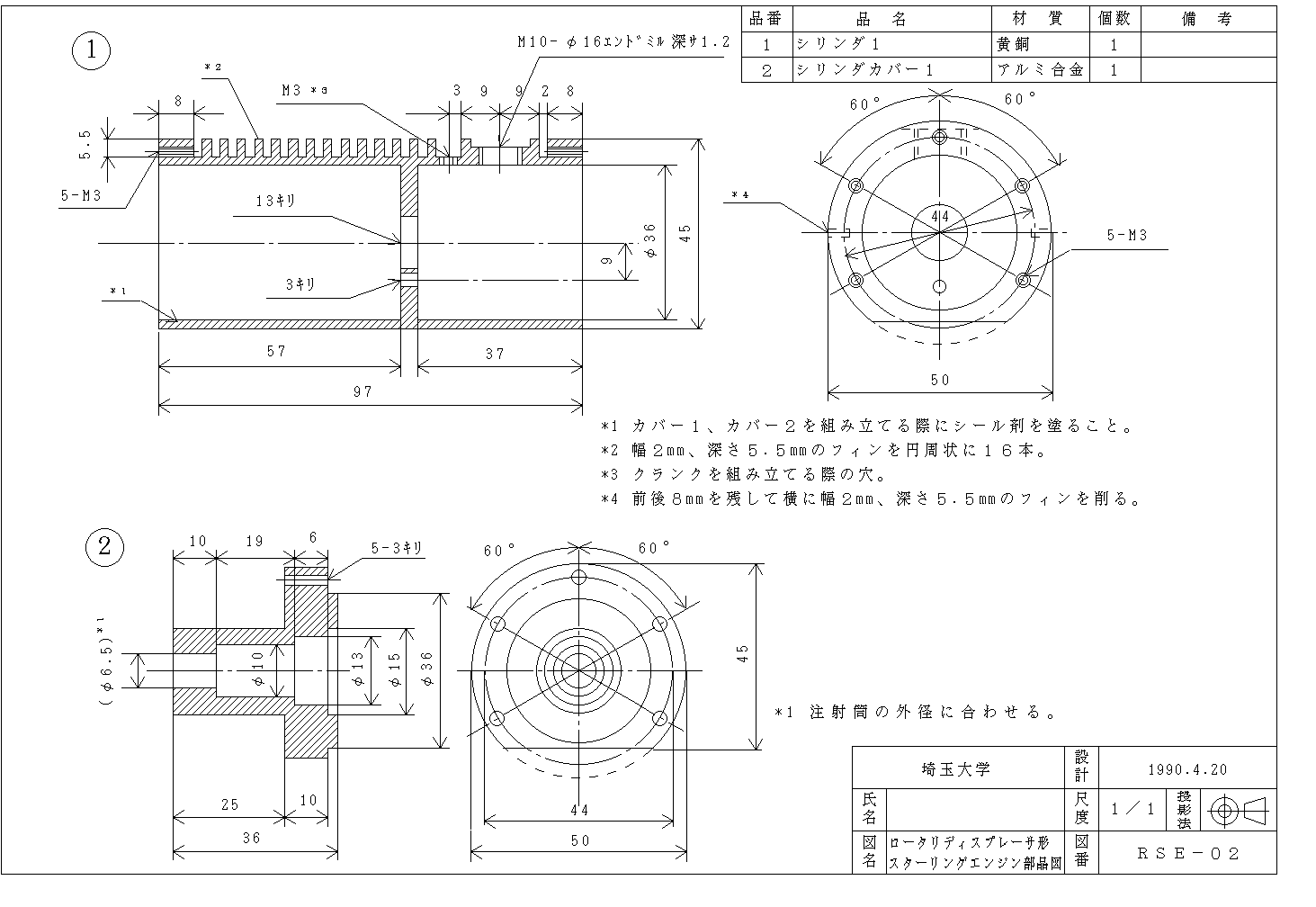

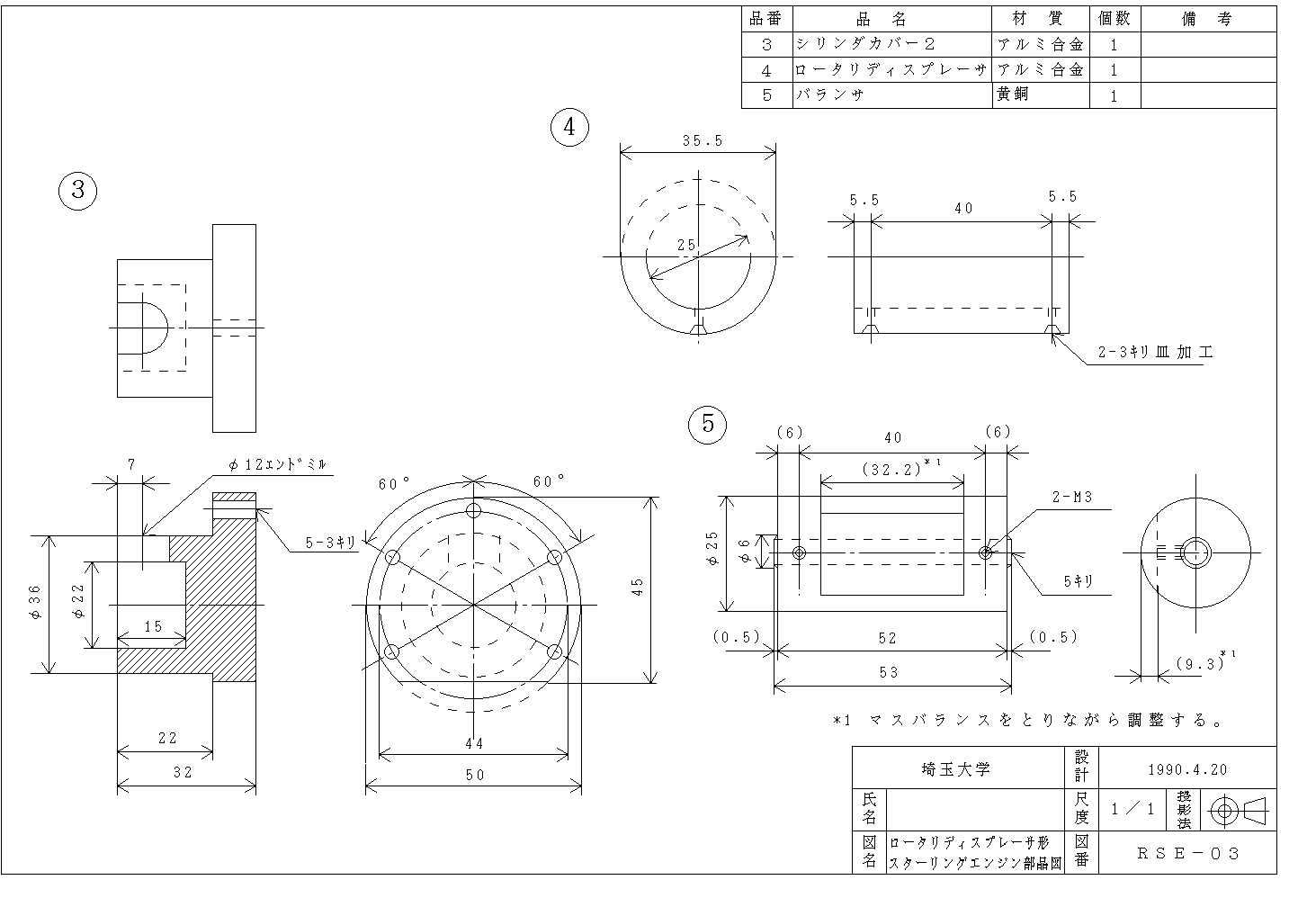

部品番号１〜２の部品図		部品番号３〜５の部品図

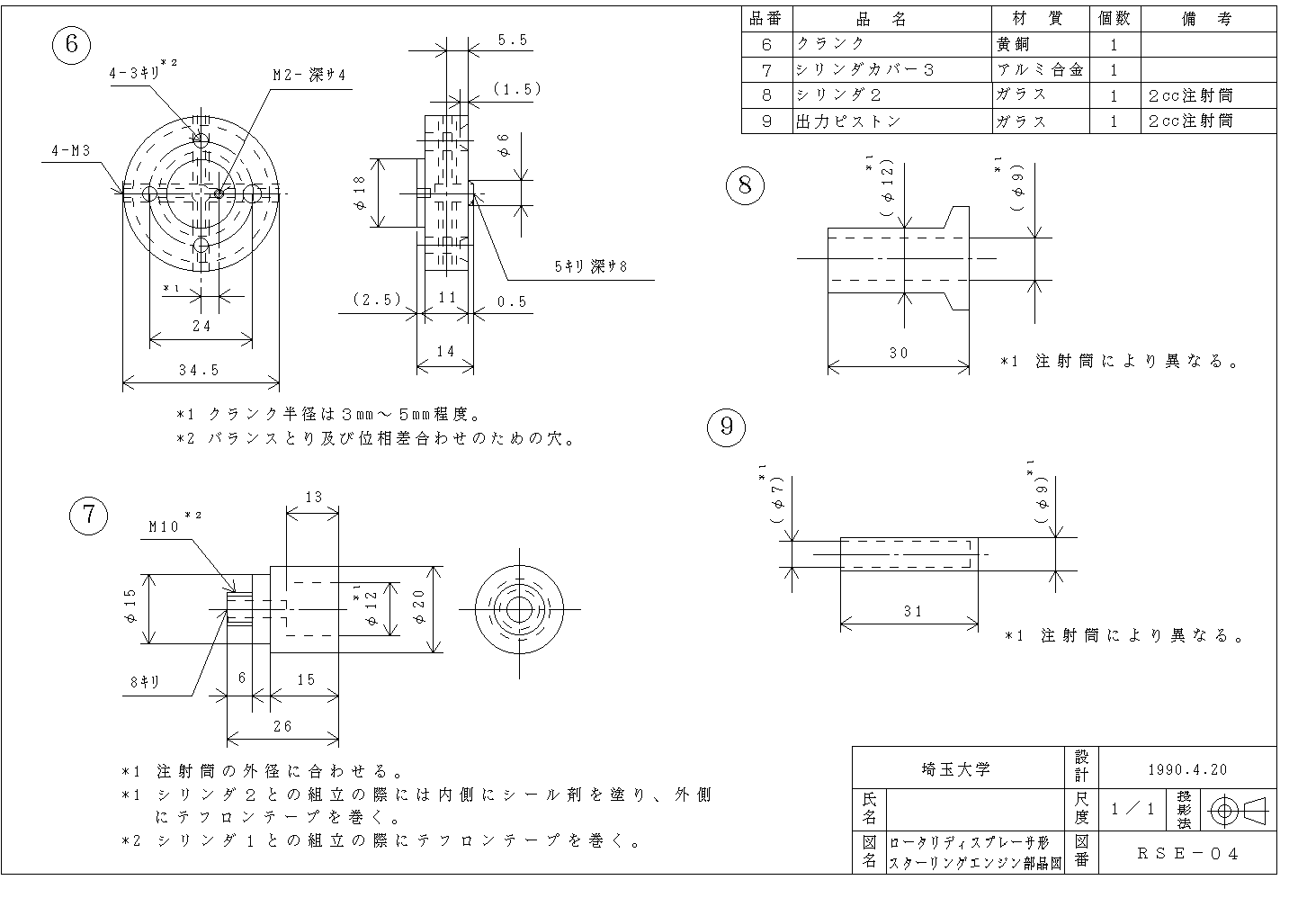

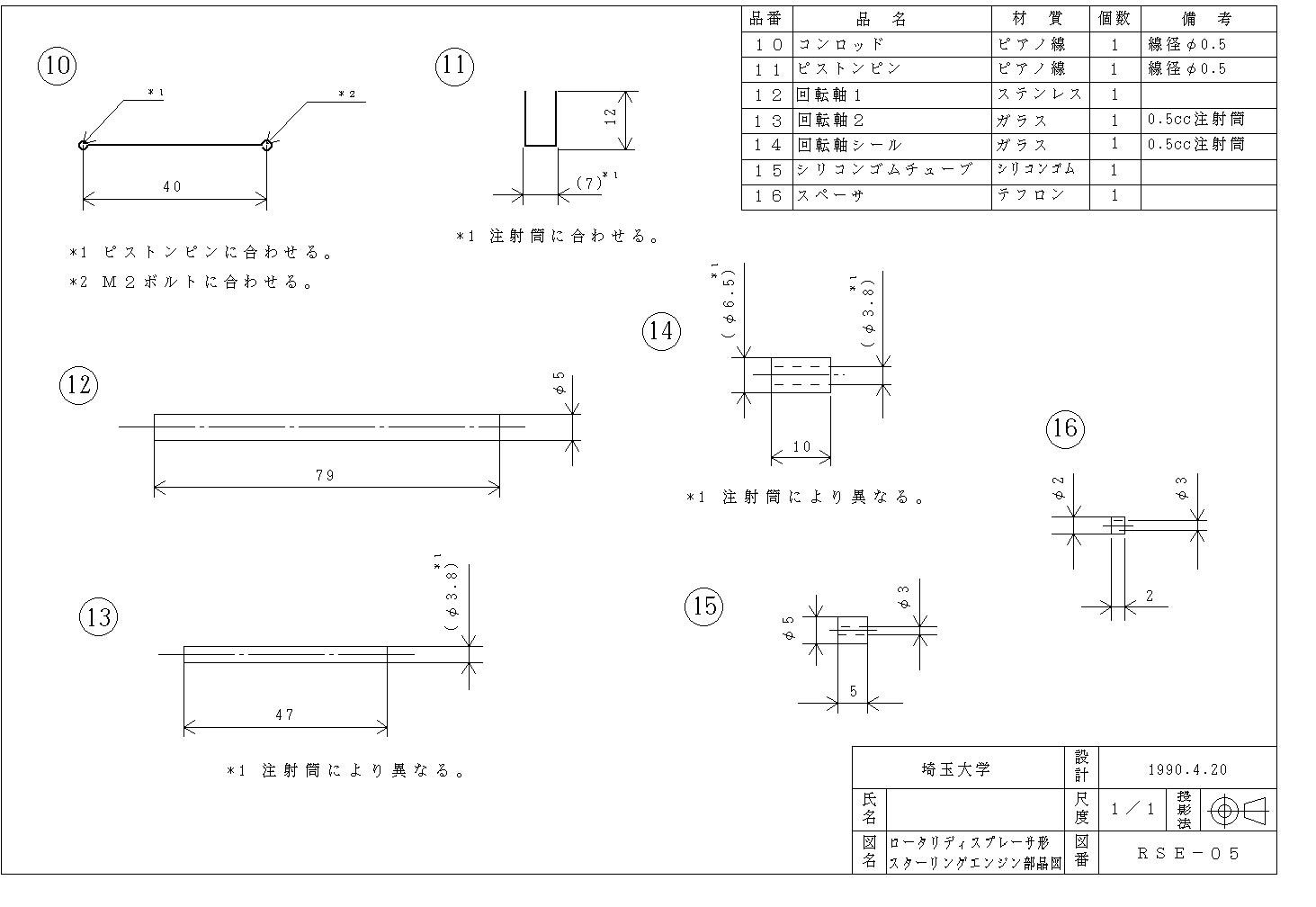

部品番号６〜８の部品図		部品番号９〜１６の部品図

ロータリディスプレーサ形スターリングエンジンを回してみよう！

　エンジンが完成したら，ガスバーナで加熱面を暖めてみましょう。出力軸を手で回すと，軽快に運転するはずです。
