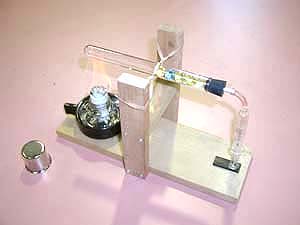

ビー玉スターリングエンジン 　ビー玉と試験管を使ったスターリングエンジンを作ります。試験管の中のビー玉が動くことで，中の空気の温度が高くなったり，低くなったりします。これにピストンをつなぐと，アルコールランプの熱で動く，ビー玉スターリングエンジンが完成します。 実験してみよう！ 　空気に熱が加わると，空気は熱くなり，ふくらもうとします。まずは簡単な実験装置を使って，実験をしてみましょう。 �@試験管の先に注射器をつけて，試験管の底をアルコールランプで暖めてみましょう。空気が膨らんで注射器がのびますね。 �A試験管にビー玉を入れてみましょう。同じように，試験管の底を暖めてみます。 �B試験管を傾かせてビー玉を動かしてみます。ビー玉の動きにつれて，注射器はのびたり，ちぢんだりします。 �B試験管を傾かせてビー玉を動かしてみます。ビー玉の動きにつれて，注射器はのびたり，ちぢんだりします。 ビー玉エンジンを作ってみよう！ 　空気はあたためるとふくらんで，冷やすとちぢみます。この性質を利用した熱空気エンジン（ビー玉スターリングエンジン）を作りましょう。 気をつけよう！ * 暖めた直後の試験管は熱くなっていますので気をつけてください。 * ガラス製の試験管や注射器はこわれやすいので，ていねいに扱ってください。 * 注射器が汚れると動きにくくなります。運動面を手で触らないでください。 準備するもの 　�@試験管（1本），�A注射器（1本），�Bビー玉（5個），�Cアルミニウム管がついたゴム栓（1個），�Dゴムチューブ（1本），�E両面テープがついたゴム板（1枚），�F木ねじ（8本），�G台（1枚），�Hフレーム（2枚），�I補強板（1枚），�J輪ゴム（1本），�Kアルコールランプ �@試験管に5個のビー玉を入れて，ゴム栓をします。 �Aゴム栓にゴムチューブを取りつけます。ゴムチューブのもう一方に注射器を差し込みます。 �B台にフレームと補強板を取りつけます。 �Cゴム板の両面テープはがして，台の印がついている位置に貼ります。 �Dフレームに輪ゴムを取りつけます。 �E輪ゴムをねじりながら，試験管を取りつけます。 �F試験管の位置を合わせながら，注射器をゴム板に貼りつけます。 �Gアルコールランプを置けば完成です。 動かしてみよう！ 　試験管の底を暖めて，試験管の高さをうまく合わせると，熱空気エンジンは動き出します。 ビー玉スターリングエンジンのデモンストレーションムービー(MPEG1，3.7MB) ビー玉エンジンを作る前に準備しておくこと 試験管（1本）：内径14 mmの耐熱ガラス製の試験管です。／注射器（1本）：3 ml（シリンダの内径が10 mm程度）のガラス製注射器を使用します。／ビー玉（5個）：外径12.5 mmの小さいビー玉です。／アルミニウム管がついたゴム栓（1個）：ゴム栓に穴をあけて外径5 mm，内径3 mm，長さ30mmのアルミニウム管を差し込んでおきます。／ゴムチューブ（1本）：やわらかさが必要なため，シリコンゴム製のホース（外径6 mm，内径3 mm）を使用します。／両面テープがついたゴム板（1枚）：長さ36 mm，幅15 mm，厚さ2 mmのゴム板に，15 mm×15 mmの両面テープを貼っておきます。／木ねじ（8本）：外径2.8 mm，長さ20 mm程度の木ねじを準備します。釘でも構いません。／台（1枚）：28 cm×9 cm×厚さ1.4 cmのラワン材です。フレームを取りつける位置とゴム板を貼る位置に印をつけておきます。／フレーム（2枚）：17 cm×3 cm×厚さ1.4 cmのラワン材の棒を2本準備します。台と補強板を取りつける位置に直径3 mmの穴をあけておきます。／補強板（1枚）：9 cm×3 cm×厚さ1.4 cmのラワン材です。フレームが取りつけられる位置に印をつけておきます。／輪ゴム（1本）：大きめの輪ゴムを準備します。手元にない場合は小さい輪ゴムでも構いません。／アルコールランプ：市販されているアルコールランプです。 [ Stirling Engine Dictionary ]
