【問7.2】図7.35に示す水密ケースを設計する。Ｏリングのカタログ（図7.36）を参照し，フタの部品図を作図しなさい。

(1) 問題の主旨を理解しているか？
　問題では「フタの部品図」を求めているのに，Ｏリングの図面や水密ケース全体の組立図を作図している学生がいた。問題をよく読まなかったのか，「部品図」を知らないのかはわからない。

(2) フタが適切な形状に描かれているか？
　適切な形状か，あるいは外形線や中心線が適切かを評価した。不要な外形線があったり，中心線がなかったり，あるいはＯリング溝がない回答に対しては減点した。また，フタはバカ穴にする必要があるが（4.4.4項参照），ねじ（M3）にしている回答が多かった。

(3) Ｏリング溝の寸法は適切か？
　カタログからＯリングを選択し，Ｏリング溝の寸法を記入することが本問題の主旨である。残念ながら，Ｏリング溝の寸法が記入されていない回答が目立った。また，カタログから寸法精度を読み取り，部品図に記入する必要があるが，適切に記入された回答はほとんどなかった。なお，シール面（Ｏリングが接触する面）に表面粗さ記号を記入している回答には高い評価点を与えている。

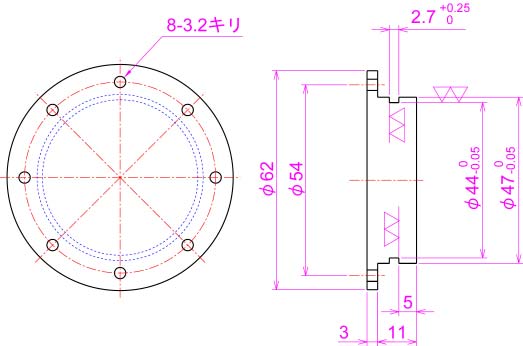

【回答例】
