★手動運転

まずはマシニングセンターの動きに慣れるため，手動運転をしてみます。汎用フライス盤を使ったことがあれば，マシニングセンターの動きにとまどうことはありません。ただし，汎用フライス盤の操作に慣れているほど，運動軸（特にX軸とY軸）の正負記号の違いには注意が必要です。

●材料の固定 　汎用フライス盤と全く変わりません。テーブルに固定したバイス（万力）や専用のクランプを使って材料をしっかりと固定します。 バイスで固定した部品の加工

●工具の選択 　主軸に使用する工具・ツーリングを取り付けます。使用する工具・ツーリングがATCに納められている場合は次の手順で工具を交換します。 �@MDI運転モードとします。 �A使用する工具番号を指定します。例えば工具番号01を使用したい場合は「T01」と入力します。 �B「書き込み／実行」を押します。 �C「NC起動」を押します。 �D「M06」（工具交換のコード）と入力します。 �E「書き込み／実行」を押します。 �F「NC起動」を押します。 �G手動入力モードに戻します。 工具交換の設定画面

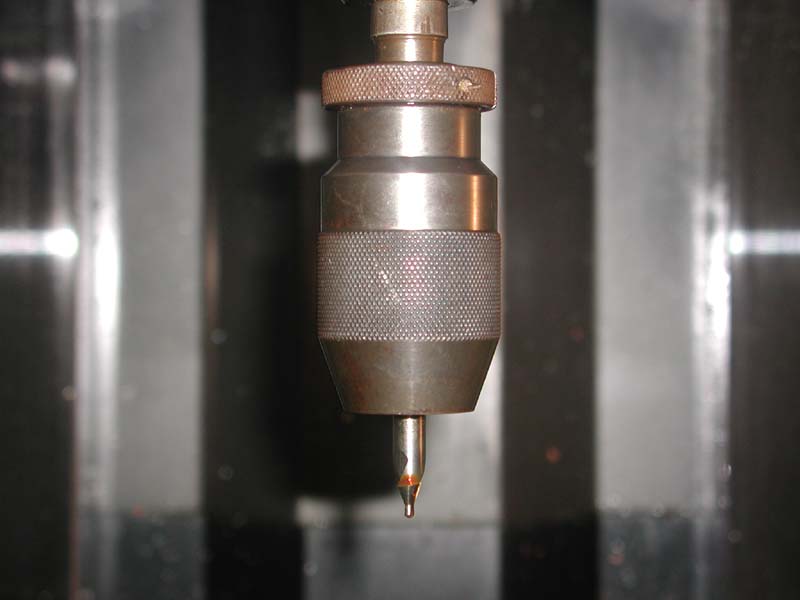

●主軸の回転 　主軸の回転数レンジ（ギヤ）を選択し，主軸の回転数を設定します。この操作は手動運転モードではできません。次の手順で設定します。 �@MDI運転モードとする。 �A例えば「M41S800」と入力する。（ここで，M41は高速レンジの選択（低速レンジはM40），S800は回転数(rpm)を表しています。） �B「書き込み／実行」を押します。 �C「NC起動」を押します。 �D手動入力モードに戻します。 　以上の設定を終われば，手動で主軸を回転させることができます。正転ボタンを押すと主軸が回転し，停止ボタンを押すと主軸が止まります。 主軸の回転

●早送りと切削送り 　操作パネル上のボタンやスイッチ，パルスハンドルを使って，テーブルや工具を動かすことができます。運動軸が多いマシニングセンターでは，手動操作はかなり複雑です。 　パルスハンドルのX軸，Y軸またはZ軸を設定し，ハンドルを回します。倍率の設定によって，1ノッチ当たりの移動量が変わります。 　回転している工具を材料に当てれば，手動で材料を削ることができます。 パルスハンドルの操作

●手動運転モードに慣れる 　パルスハンドルの操作に慣れれば，マシニングセンターの動きは汎用フライス盤の動きと変わりません。（能率的な作業でないことはすぐに実感できると思いますが。） 　プログラムを作って自動運転をする前に，マシニングセンターの動きや刃物の切れ味に十分慣れておく必要があります。
