続：機械加工の基礎知識　～手動運転～

続：機械加工の基礎知識
NC旋盤／マシニングセンター

　NC旋盤

★手動運転

　まずはNC旋盤の動きに慣れるため，手動運転をしてみます。汎用旋盤を使ったことがあれば，NC旋盤の動きにとまどうことはありません。

●材料の固定

　チャックに材料を固定します。チャック開閉は足元のペダルで操作します。ここでは外径チャック（爪の内側に材料を固定する通常のチャック）とします。操作パネル右側のスイッチを「外径」の固定に合わせます。これが一致していないと，主軸が回転しません。

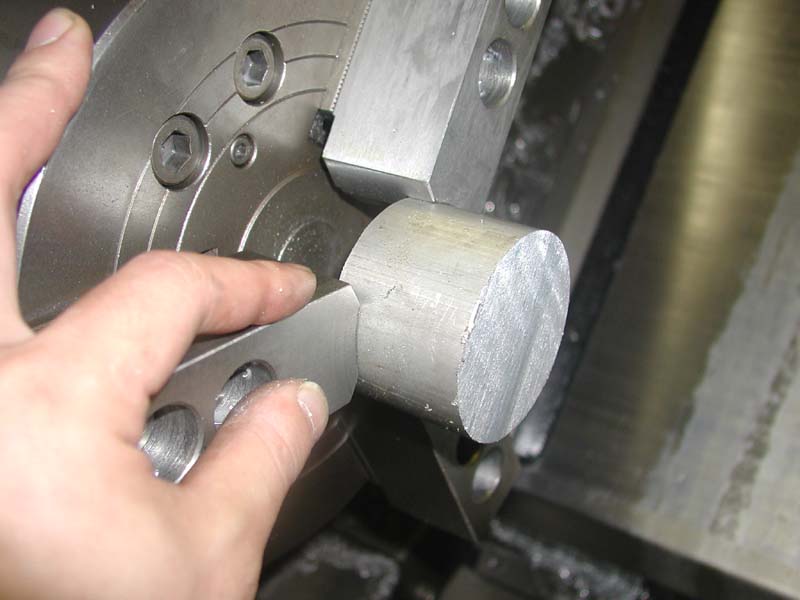

材料の固定

●工具の選択

　矢印ボタン（送り）を押して，工具台（ATC）を向かって右上の位置に移動します。X軸あるいはZ軸のリミットが働いている状態で「工具交換」のボタンを押して工具台（ATC）を回転させます。ここでは方刃バイト（工具番号03）を選びます。

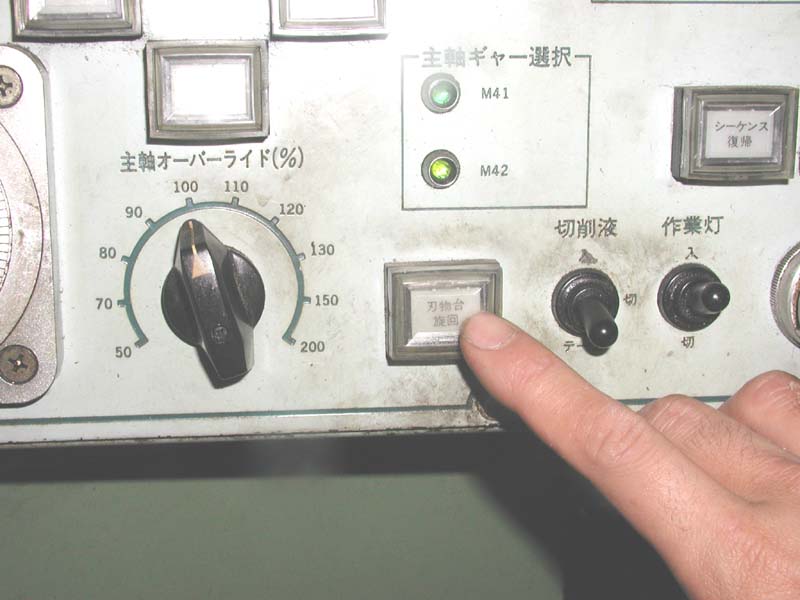

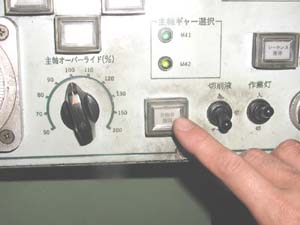

工具の選択

●主軸の回転

　主軸の回転数レンジ（ギヤ）を選択し，主軸の回転数を設定します。この操作は手動運転モードではできません。次の手順で設定します。

①MDI運転モードとする。
②「ニュウリョク（F1）」を押す。
③例えば「M42S400」と入力する。（ここで，M42は高速レンジの選択（低速レンジはM41），S400は回転数(rpm)を表しています。）
④「書き込み／実行」を押します。
⑤「起動」を押します。
⑥手動入力モードに戻します。

　以上の設定を終われば，手動で主軸を回転させることができます。正転ボタンを押すと主軸が回転し，停止ボタンを押すと主軸が止まります。

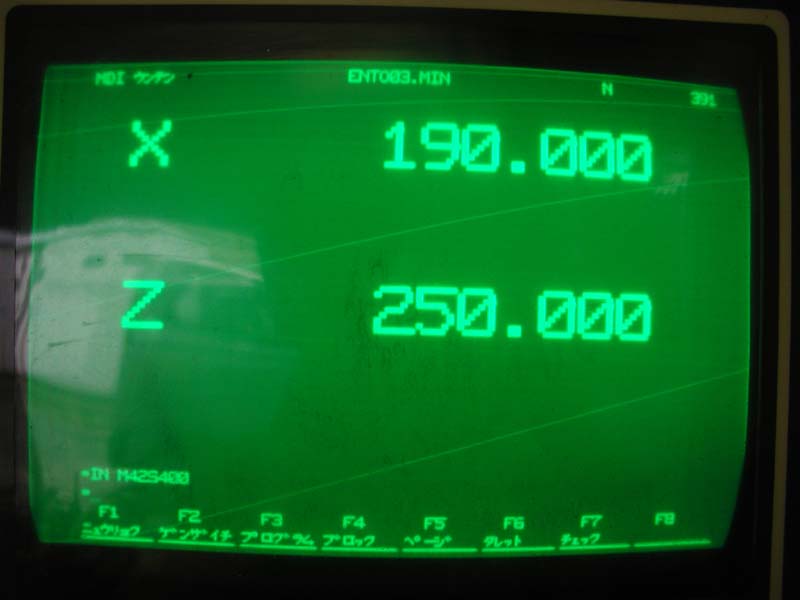

操作画面

●バイトの送り

　パルスハンドルのX軸またはZ軸を設定し，ハンドルを回します。倍率の設定によって，1ノッチ当たりの移動量が変わります。
　回転している材料にバイトを当てれば，手動で材料を削ることができます。

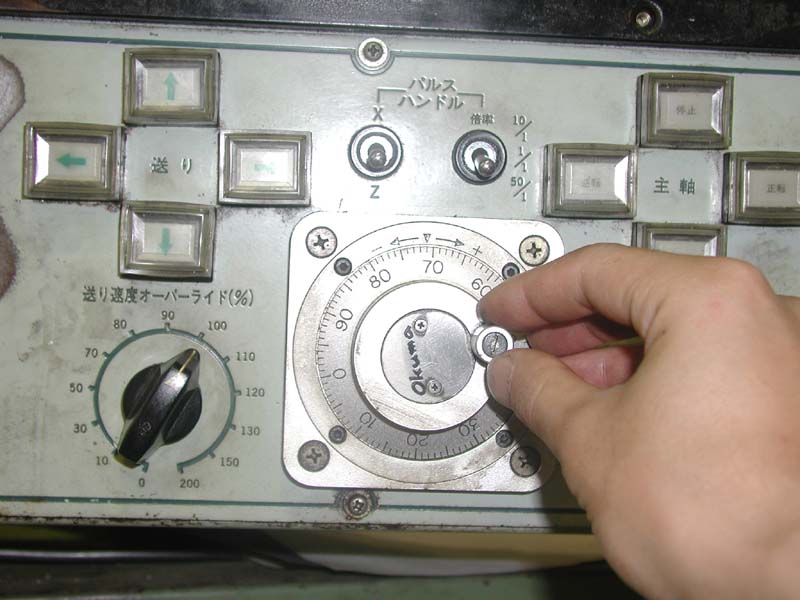

パルスハンドルの操作

●手動運転モードに慣れる
　パルスハンドルの操作に慣れれば，NC旋盤の動きは汎用旋盤と変わりません。プログラムを作って自動運転をする前に，NC旋盤の動きやバイトの切れ味に十分慣れておく必要があります。
