もっとも初歩的なモデル

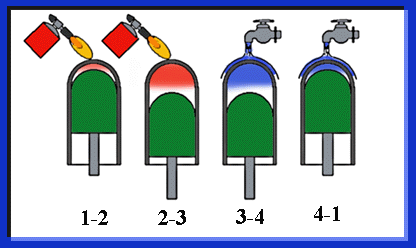

この図はスターリングエンジンの動作原理を非常に模式的に示しています。スターリングエンジンは、気体が暖まると膨張し、冷やされると圧縮する性質をうまく利用して動いています。しかしこのように一つのピストンを加熱・冷却することは実際には困難なため、実用的なスターリングエンジンでは90度の位相差をつけた2つのピストンと温度差をつけた2つの空間によってこの性質を得ています。

動作原理

P-V線図
- 1-2:等容加熱過程
- 容積一定で加熱されます。エンジン内のガス圧力が高まります。
- 2-3:等温膨張過程
- 温度を一定に保ちながら膨張させます。エンジンは外部に仕事を行います。
- 3-4:等容冷却過程
- 容積一定で冷却します。エンジン内のガス圧力は下がります。
- 4-1:等温圧縮過程
- 温度を一定に保ちながら圧縮します。エンジンは外部に熱を捨てます。
ディスプレーサ形スターリングエンジンの動作原理
ディスプレーサ形スターリングエンジンはディスプレーサピストンによって、作動ガスを高温空間と圧縮空間の間を往復させ、それによって生じた圧力変化をパワーピストンによって動力として取り出します。

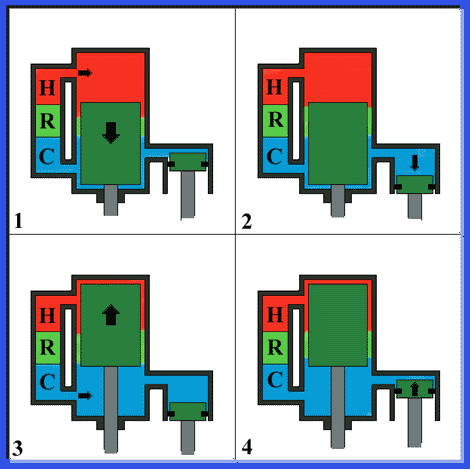

ディスプレーサスターリングエンジンの動作原理
- 1:等容加熱過程
- ディスプレーサピストンが圧縮側に移動することで、エンジン内の作動ガスが加熱器を通過し、高温となり膨張空間へ流れ込みます。エンジン内のガス圧力が高まります。
- 2:等温膨張過程
- 高まったエンジン内圧力により、パワーピストンが押されます。エンジンは外部に仕事を行います。
- 3:等容冷却過程
- ディスプレーサピストンが膨張側に移動することで、エンジン内の作動ガスが冷却器を通過し、低温となり圧縮空間へ流れ込みます。エンジン内のガス圧力が低下します。
- 4:等温圧縮過程
- パワーピストンが押し込まれ、エンジンは外部より仕事をされ、外部に熱を捨てます。
実際のエンジンでは、両ピストンはこのような間欠的な運動ではなく、正弦的な運動を行いますが、両ピストンの動きの間に90°の位相差を付けることで、上のような動きに近づけることができます。
2ピストン形スターリングエンジンの動作原理
2ピストン形スターリングエンジンでは、作動ガスの移動と動力の取り出しを2つのパワーピストンによって行います。両パワーピストンにはその動作に90°の位相差が付けられています。

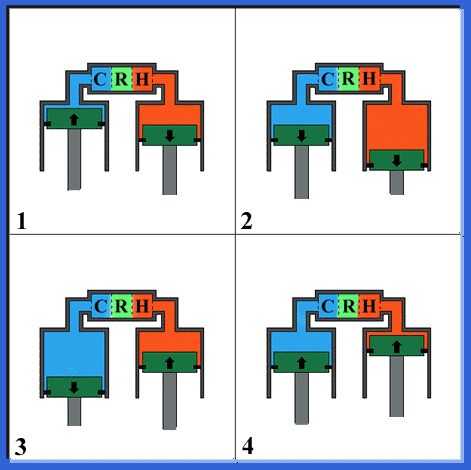

2ピストン形スターリングエンジンの動作原理
- 1:等容加熱過程
- この過程では圧縮側パワーピストンは上に、膨張側パワーピストンは下に移動します。エンジン内の作動ガスが加熱器を通過し、高温となり膨張空間へ流れ込みます。エンジン内のガス圧力が高まります。
- 2:等温膨張過程
- 次の過程では両パワーピストンは下向きに移動し,作動ガスは膨張します。エンジンは外部に仕事を行います。
- 3:等容冷却過程
- 次の過程では圧縮側パワーピストンは下に、膨張側パワーピストンは上に移動します。エンジン内の作動ガスが冷却器を通過し、低温となり圧縮空間へ流れ込みます。エンジン内のガス圧力が低下します。
- 4:等温圧縮過程
- 次の過程では両パワーピストンは上に移動し、作動ガスは圧縮されます。エンジンは外部より仕事をされ、外部に熱を捨てます。
実際のエンジンでは、両ピストンはこのような間欠的な運動ではなく、正弦的な運動を行いますが、両ピストンの動きの間に90°の位相差を付けることで、上のような動きに近づけることができます。
